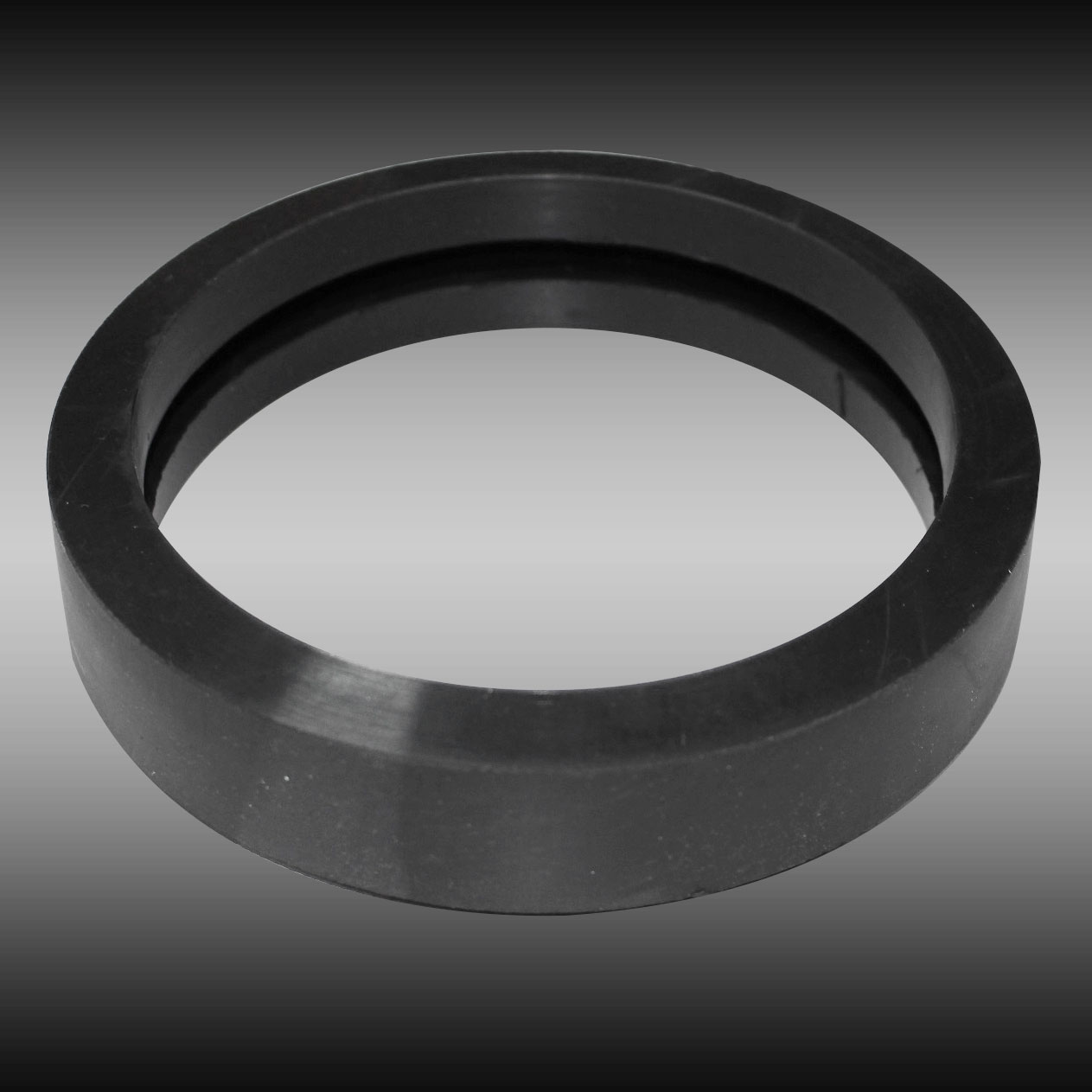

Манжеты полевого трубопровода ТУ 38 105376-92
Резиновые бескаркасные
применяются в качестве уплотняющих элементов в полевых трубопроводах.
Трубопроводы применяются для транспортировки оборотной воды, технической жидкости, бензинов, дизельных топлив, газовых конденсатов, широких фракций легких углеводов, нефти, продукции органического синтеза, горячей и холодной воды и других жидких продуктов.
Прокладка трубопровода может осуществляться в горах, в лесах, труднодоступных и пустынных районах при температуре до -40°.
Сборка трубопровода производиться бригадой в количестве 4 человек протяженностью 1,8 км за 10 часов.
| Размеры, мм | ||||||
| Ду | Д1 | Д2 | Д3 | А | Б | В |
| 100 | 106±0,5 | 108±0,5 | 131±0,5 | 30±0,5 | 22±0,5 | 11 |
| 150 | 156±0,5 | 158±0,5 | 185±0,5 | 30±0,5 | 24±0,5 | 11 |
Внутри муфты помещается манжета из маслобензиностойкой, морозостойкой резины, которое (до постановки муфты) надевается на венчики манжет соединяемых труб, и служит для создания герметичности.
Размеры выточки на манжетах труб и буртиках на муфте подобраны так, чтобы трубы могли отклониться от другой на угол в 2-3 градуса без нарушения герметичности соединения, а также обеспечивать температурную компенсацию трубопровода (до 6 мм).
