Гидроэлеватор ГЭ-170/350 ПГШ-50
ПГШ-30, ПГШ-50, ПГШ-75
ГИДРОЭЛЕВАТОР — насос струйного типа для подъёма и перемещения гидросмесей; применяется для гидротранспортирования, подводного всасывания (грунта и т.п.), а также для повышения геодезической высоты всасывания землесосного снаряда с трюмным грунтовым насосом. При работе гидроэлеватора струя воды, вытекающая под большим давлением из насадки, создаёт в камере насоса разрежение, тем самым обеспечивается подсос гидросмеси через всасывающий патрубок. Кинетическая энергия струи воды передаётся гидросмеси и в диффузоре переходит в потенциальную энергию потока. Достоинства гидроэлеватора: простота конструкции и отсутствие движущихся частей; независимость работы от подсоса воздуха. Крупность питания не более 0,7Dг. Давление рабочей воды не менее 0,2-1 мПа; Напор гидроэлеватора 0,05-0,15 мПа; Отношение объёмного расхода всасываемой гидросмеси к расходу рабочей воды 1:4; Содержание твёрдых частиц по объёму в подаваемой гидросмеси до 10%; Гидроэлеваторе соединение комплектующих (диффузоров, вставок, водоводов и др.) происходит с помощью полуфланцев. Для того, чтобы поднять песок на промывочные приборы, гидроэлеваторы используются довольно активно. Перед этим, гидромонитор размазывает пески. В процессе от них отделяется крупная галька. Пульпа с максимальным размером такой гальки идёт на гидроэлеватор. Размер (крупность питания) зависит от марки (табл) и может быть от 100 до 130 мм. Для промывочных приборов есть три вида гидроэлеваторов:
- Гидроэлеватор ГЭ – 170/350
- Гидроэлеватор ГЭ – 140/250
- Гидроэлеватор ГЭ – 190/400
Технические характеристики гидроэлеваторов для промывочных приборов
| Марка | Диаметр горловины (Дг), мм | Диаметр пульповода (Дп), мм | Крупность питания, мм | Диаметр насадок, мм | Производ. по твердому, м 3/час | Марка промприбора |
| ГЭ-140/250 | 140 | 250 | до 100 | 60; 70 | 30 | ПГШ-30 |
| ГЭ-170/350 | 170 | 350 | до 125 | 80; 90 | 50 | ПГШ-50 |
| ГЭ-190/400 | 190 | 400 | до 130 | 90; 100 | 90; 100 | ПГШ-75, ПГБ-100 |
Гидроэлеваторы в сборе

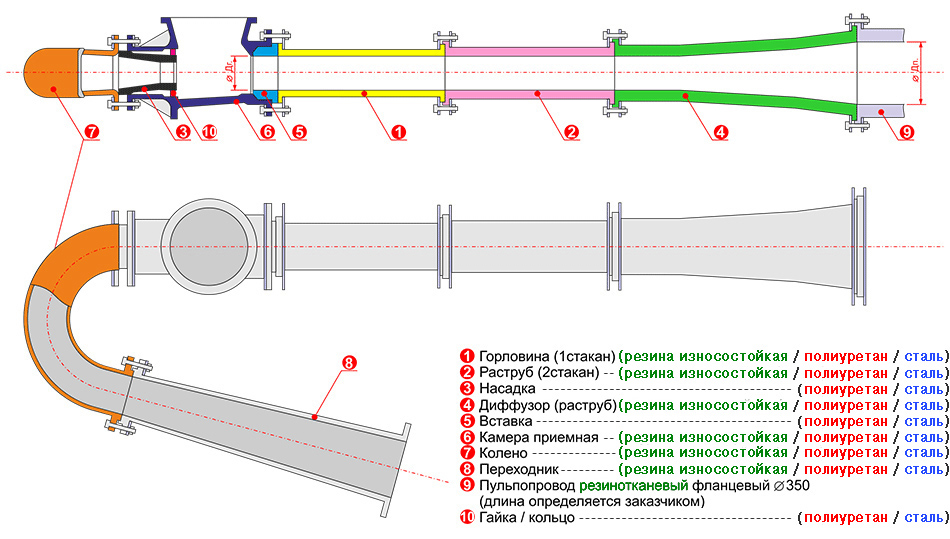

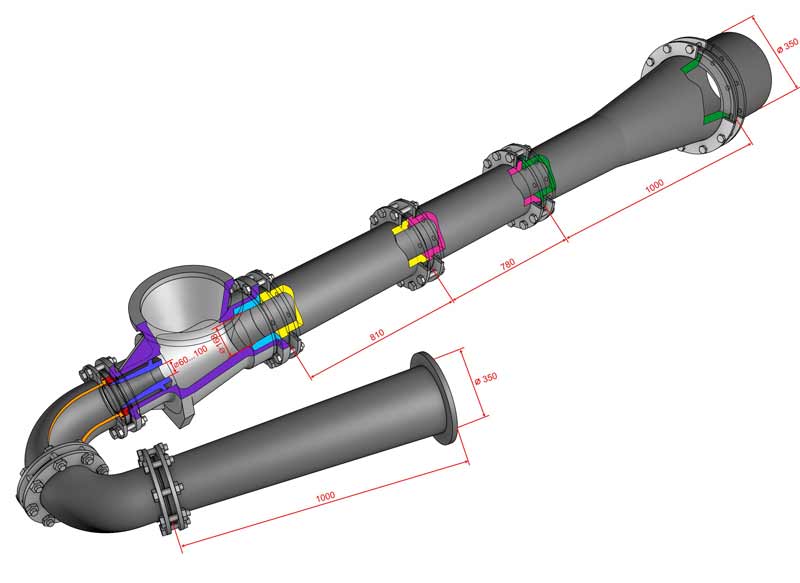

Гидроэлеватор ГЭ 170/350
(ГЭ 170/350.00.00.000 СБ)
1252Г-1/6
942Г-1/4а
Гидроэлеватор ГЭ 190/400
Вес: 1200кг (в металлическом исполнении)
Гидроэлеватор ГЭ 140/250
Предприятие ООО « СК-Полимеры» выпускает и поставляет резиновые трубопроводы ( стаканы 1-й и 2-й), диффузор, насадку, камеру приемную, вставку, колено, пульпопровод, полуфланцы для гидроэлеватора ГЭ. По желанию заказчика данные изделия могут быть изготовлены из износостойкой резины, полиуретана или стали. При разработке гидроэлеватор для промывки золотосодержащих песков требует комплектующих. ООО «СК-Полимеры» — это предприятие, которое может предложить для гидроэлеватора промывочного прибора гидроэлеваторного шлюзового (промприбора ПГШ):
- 1 стакан (горловина)
- 2 стакан (раструб)
- 3 стакан (диффузор)
- насадки
- переходник
- приемные камеры
- вставки (бронекольца)
- колено (саксофон)
- полуфланцы
Степень подверженности износу
| Сильно | Менее сильно | Умеренно | Слабо |
| Вставка (бронекольцо) | 2 стакан (раструб) | 3 стакан (диффузор) | Насадки |
| Приемные камеры | |||
| 1 стакан (горловина) | Колено (саксофон) | ||
| Полуфланцы | |||
| Пульпопроводы |
Пульпа из песка и воды подается на шлюз. Там происходит оседание тяжелого шлиха. Процесс подачи пульпы проходит с помощью резинового пульпопровода (трубопровода).
Элементы гидроэлеватора
Горловина (стакан 1) Для ГЭ 170/350
Исполнение:
- Резина
- Резиноткань
- Полиуретан
- Металл
- Чугун
Недропользователи (артели старателей) Хабаровского края и Чукотки на встречах в рамке прошедшей выставки «Mining World-2020» 20-22 октября г. Москва рекомендовали освоить производство элементов гидроэлеватора ГЭ 170/350 для ПГШ-50 подлежащих частой замене. Стаканы (горловина, раструб, диффузор и вставка/бронекольцо) сегодня изготавливаются из Стали 45Л.
По характеристикам статических и динамических нагрузок, трения, новые стаканы и вставка будут более износостойкие из высокопрочного чугуна марки ВЧ50.
К началу полевого сезона 2021г освоено производство:
Стакан 1
Горловина (стакан 1) для ГЭ 140/250
Исполнение:
- Резиноткань
Горловина (стакан 1) для ГЭ 190/400
Исполнение:
- Резиноткань
- Металл
Раструб (стакан 2) для ГЭ 140/250
Исполнение:
- Резиноткань
Раструб (стакан 2) для ГЭ 190/400
Исполнение:
- Резиноткань
- Металл
Раструб (стакан 2)
Исполнение:
- Резина
- Резиноткань
- Полиуретан
- Металл
1-й и 2-й стаканы усиленные с усиленными полуфланцами
Примкнутые 1 и 2 стаканы
Диффузор (стакан 3)
Для ГЭ 170/350
Исполнение:
- Резиноткань
- Полиуретан
- Металл
Диффузор (стакан 3) для ГЭ 140/250
Исполнение:
- Резиноткань
Диффузор (стакан 3) для ГЭ 190/400
Исполнение:
- Резиноткань
- Металл
Насадка
для ГЭ 170/350; ГЭ 140/250; ГЭ 190/400
Исполнение: металл
Исполнение: полиуретан
Гайка / Кольцо
для ГЭ 170/350; ГЭ 140/250; ГЭ 190/400
- для ГЭ 170/350 (полиуретан/металл)
- для ГЭ 140/250 (полиуретан/металл)
- для ГЭ 190/400 (металл)
Камера приемная
для ГЭ 170/350
Исполнение:
- Полиуретан
- Металл
Приемная камера
для ГЭ 140/250
Исполнение:
- Металл
Приемная камера для ГЭ 190/400
Исполнение:
- Металл
Вставка (бронекольцо)
для ГЭ 170/350; ГЭ 140/250; ГЭ 190/400
Исполнение:
- Полиуретан
- Металл
- Чугун
Для ГЭ 190/400 размер: 260х180х100 мм
Освоили производство бронеколец для гидроэлеваторов ГЭ 170/350 и ГЭ 190/400
Теперь и из чугуна!
По характеристикам статических и динамических нагрузок, трения, новые вставки будут более износостойкие из высокопрочного чугуна марки ВЧ50.
Колено (саксофон)
для ГЭ 170/350
Исполнение:
- Резиноткань
- Полиуретан
- Металл
Колено (саксофон)
для ГЭ 140/250
Исполнение:
- Резиноткань
- Металл
Переходник
для ГЭ 170/350; 140/250; 190/400
Для ГЭ 140/250: Резиноткань
Для ГЭ 170/350: Металл; резиноткань
Для ГЭ 190/400: Металл; резиноткань
Полуфланцы металлические
Исполнение: металл
Полуфланцы служат для соединения составных частей (стаканы, диффузор, насадка, вставка, колено, водовод, пульпопровод) в Гидроэлеваторе ГЭ.
Полуфланцы усиленные металлические
Исполнение: металл
Полуфланцы служат для соединения составных частей (стаканы, диффузор, насадка, вставка, колено, водовод, пульпопровод) в Гидроэлеваторе ГЭ.
Опыт эксплуатации
Артель старателей из г. Хабаровск с 2011 года ввела в эксплуатацию резиновые стаканы (1-й и 2-й) для гидроэлеваторов ПГШ. При их эксплуатации ими используются оригинальная конструкция собственного производства поддерживающих «рубашек».
